Anschluss der senseBox

Sensor-Ports (I²C-Anschlüsse)
Die meisten mitgelieferten Sensoren (z. B. Temperatur-, Luftfeuchte-, Licht-, UV-, Luftdruck- und ToF-Sensor) werden über die I²C-Ports angeschlossen.
👉 Diese Ports sind auf der Grafik gekennzeichnet.
👉 Jeder Sensor kann an jeden beliebigen I²C-Port angeschlossen werden.

Display-Anschluss
Das OLED-Display wird ebenfalls über einen I²C-Anschluss verbunden und kann Messwerte oder Texte direkt anzeigen.

Der USB-C-Port dient zur

• Stromversorgung,
• Programmierung der senseBox und
• Datenübertragung zum Computer.

Hier im Bild gekennzeichnet:

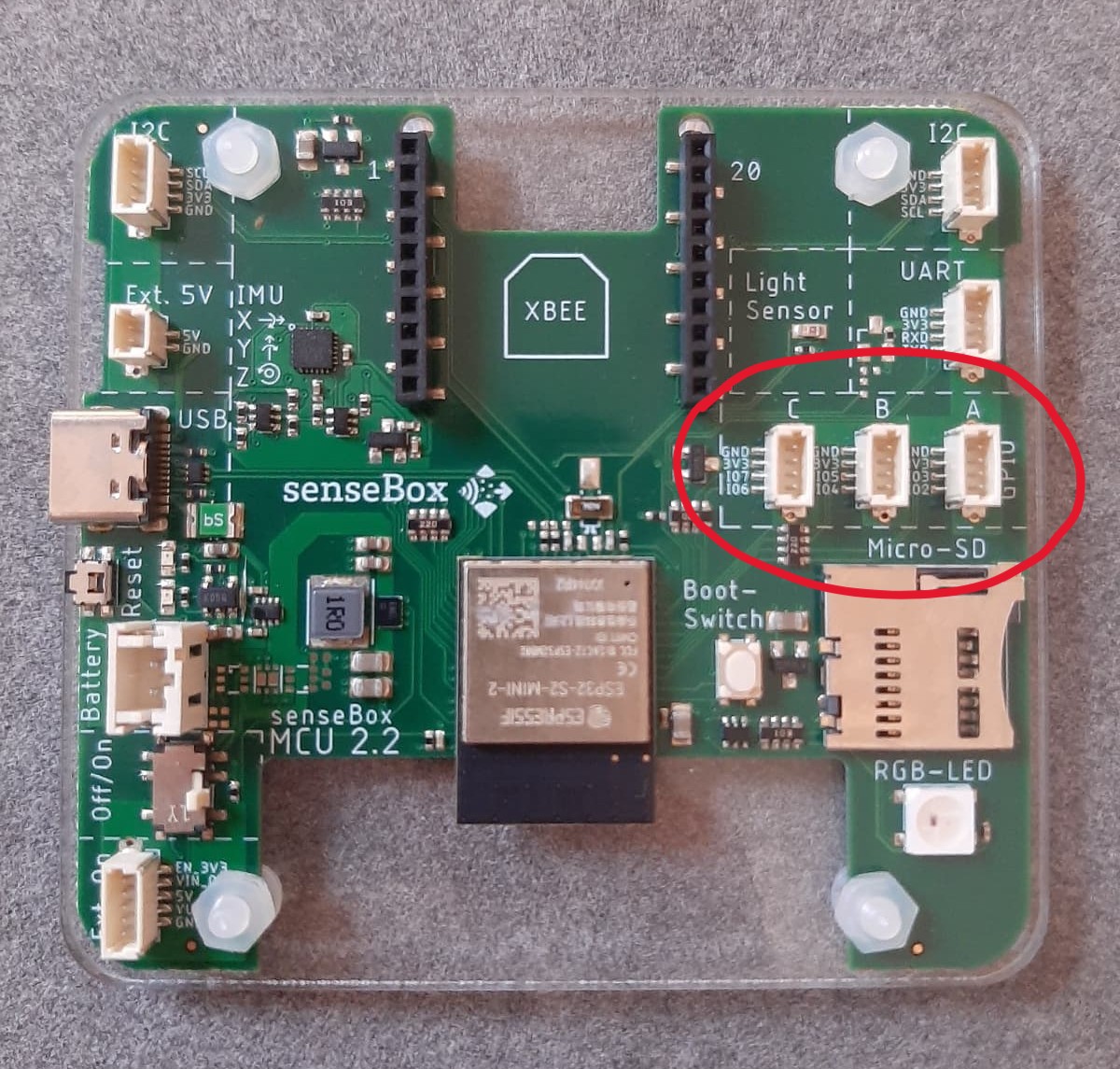

Digitale & analoge Ports (GPIO)
Über die digitalen und analogen Anschlüsse können weitere Bauteile wie Taster, LEDs oder zusätzliche Sensoren verbunden werden.
👉 Sie sind für eigene Erweiterungen und Experimente gedacht.

LED-Matrix-Anschluss
Die 12×8 RGB-LED-Matrix besitzt einen eigenen vorgesehenen Anschluss, über den farbige Anzeigen, Symbole oder Diagramme dargestellt werden können.

Das Bluetooth-Bee-Modul wird in einen steckbaren Sockel eingesetzt.
👉 Damit lassen sich Sensordaten drahtlos an Smartphones oder Tablets übertragen (z. B. mit der Phyphox-App).

Wie das Modul auf die SenseBox gehört ist auf der SenseBox eingezeichnet

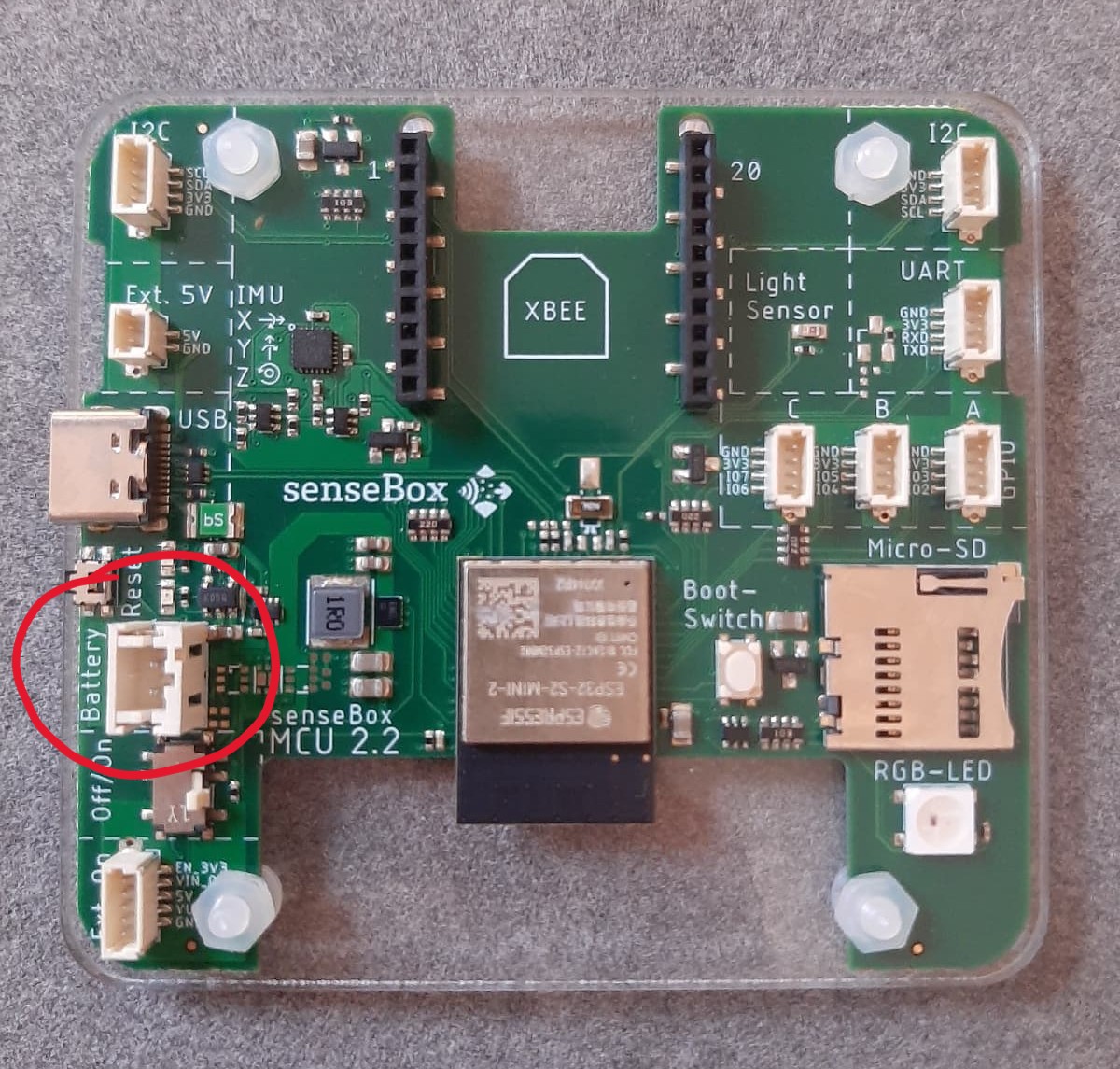

Wenn die SenseBox nicht am PC angeschlossen ist, wird sie über die Batterie mit Strom versorgt.

Der Anschluss dafür befindet sich hier:

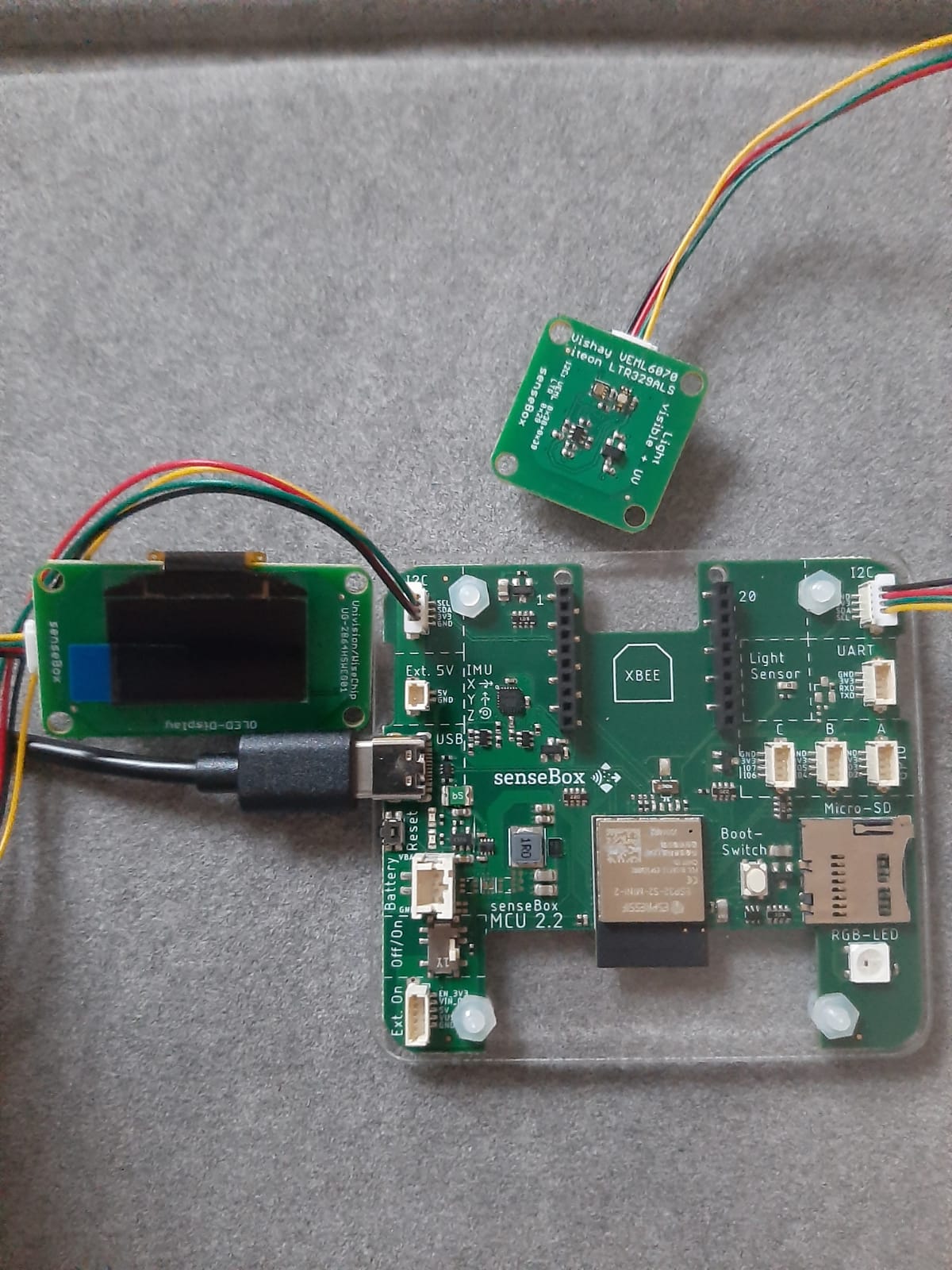

Folgendermaßen wird die SenseBox mit einem Sensor, dem Display und mit dem Computer via USB-C Kabel verbunden:
