Aufbau der senseBox

Die senseBox:edu S2 ist ein moderner, speziell für den Unterricht entwickelter Elektronik- und Messbaukasten, der Umwelt- und Sensordaten erfassen, anzeigen und speichern kann. Sie ist kompakt in einem robusten Kunststoff-Koffer mit Schaumstoffeinlage untergebracht und enthält alle wichtigen Komponenten, die für Projekte und Experimente im Bildungskontext nötig sind – vom Mikrocontroller über Messsensoren bis zu Anzeige- und Übertragungsmöglichkeiten.

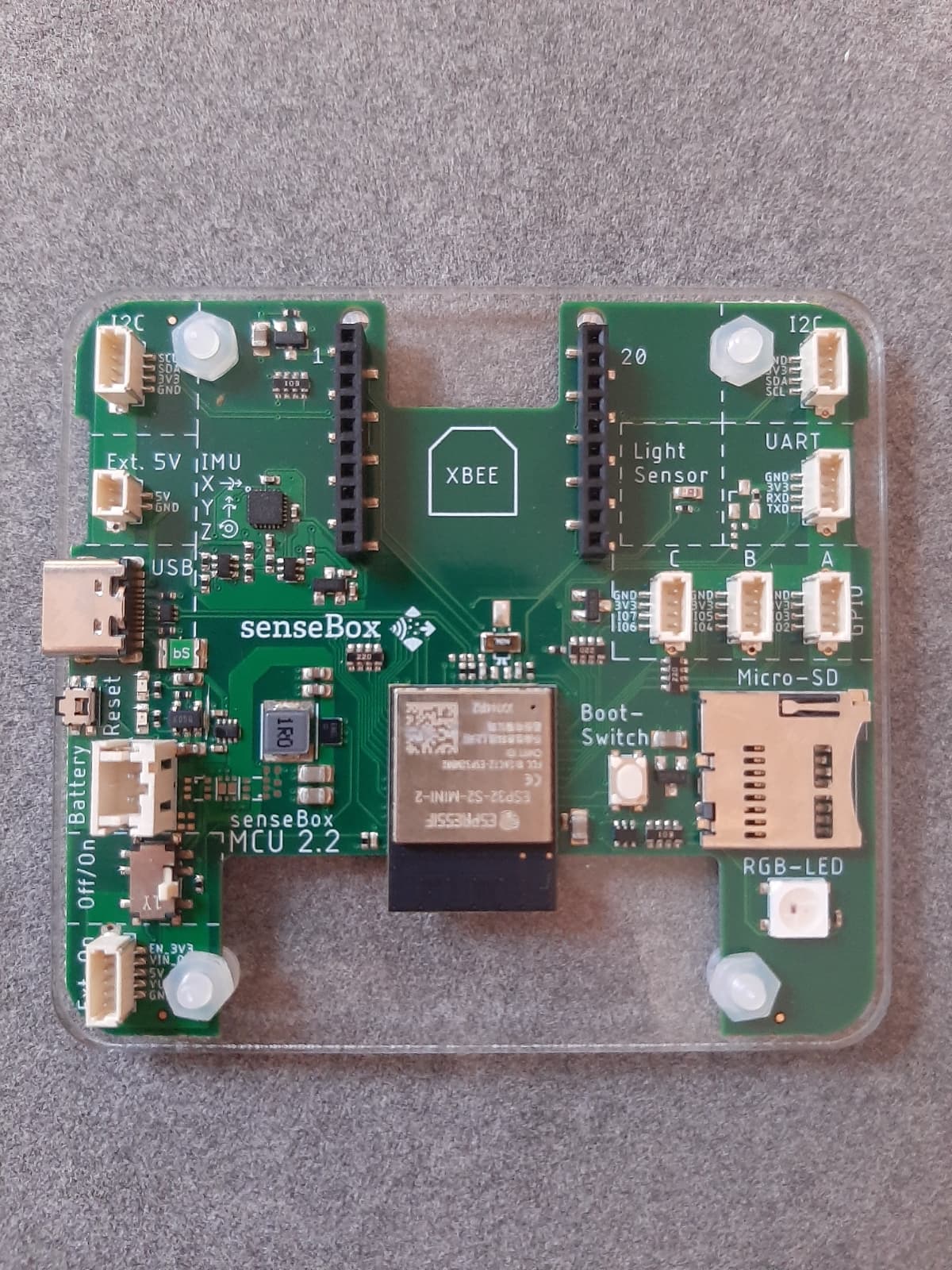

Im Kern steht der leistungsfähige senseBox MCU-S2-Mikrocontroller, der auf einem ESP-32-Chip basiert. Dieser verfügt direkt an Bord über Wi-Fi, eine RGB-LED, einen Akku-Laderegler und Speicher-Funktionen über eine microSD-Karte, was den Zusammenbau vereinfacht und vielseitige Einsatzmöglichkeiten eröffnet.

Zu dieser Senseboc gehören mehrere Sensoren, mit denen verschiedene Umweltdaten gemessen werden können, z. B.:

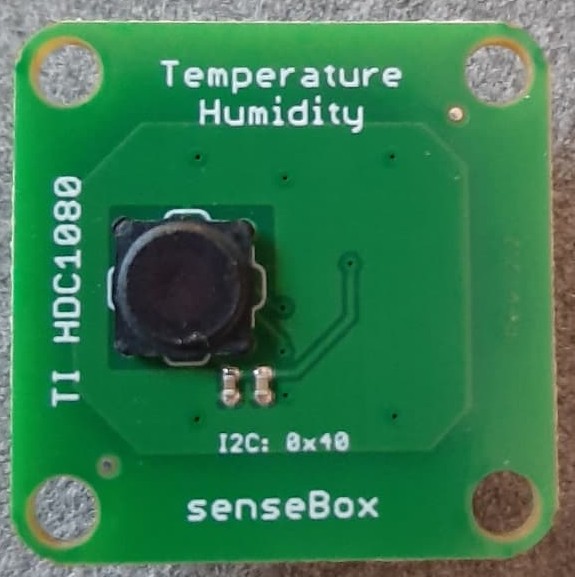

• Temperatur- und Luftfeuchtigkeitssensor (HDC1080) – misst Temperatur und relative Feuchte.

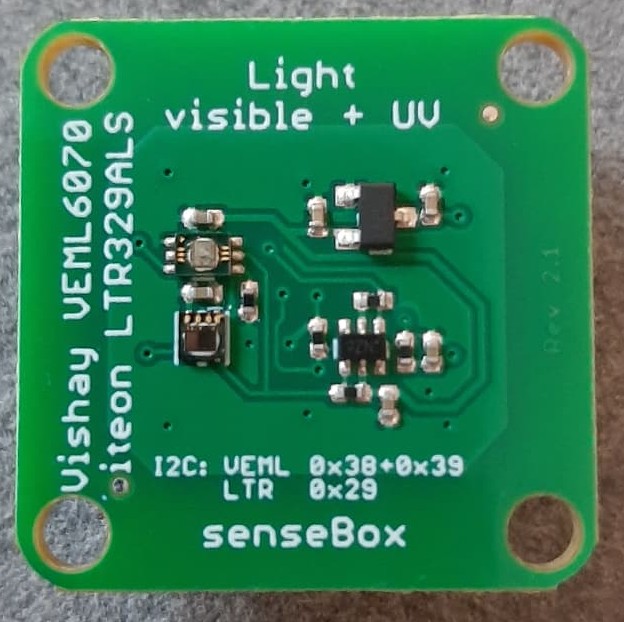

• Helligkeits- und UV-Sensor (VEML+LTR) – erfasst Lichtstärke und UV-Intensität.

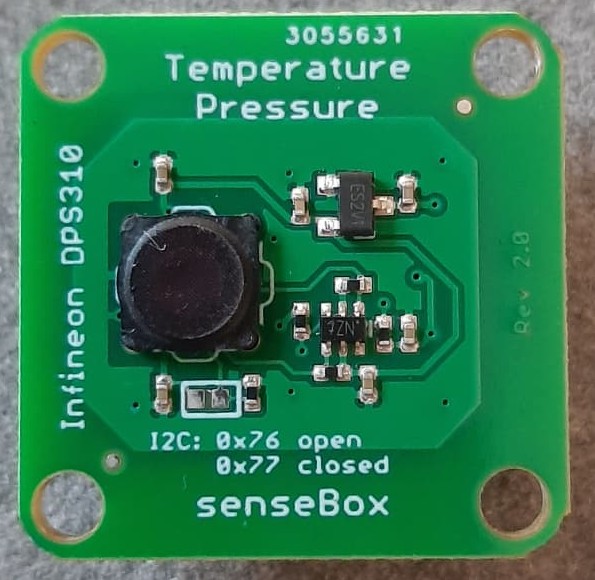

• Luftdruck- und Temperatursensor (DPS310) – misst Luftdruck und Temperatur.

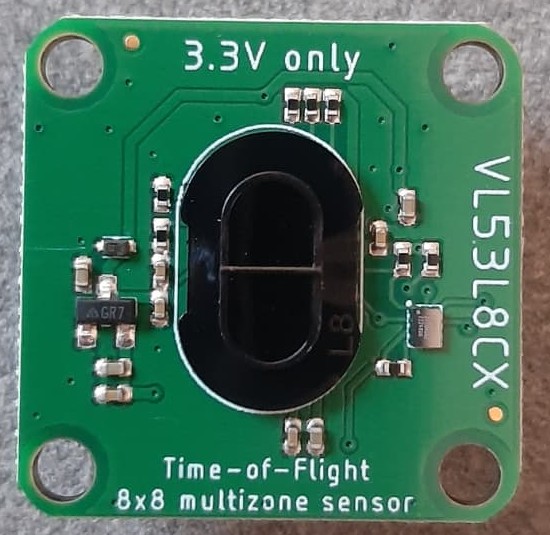

• ToF-Sensor (VL53L8CX) – misst Abstände bzw. erstellt einfache Abstandsbilder.

Weitere Komponenten sind z. B.:

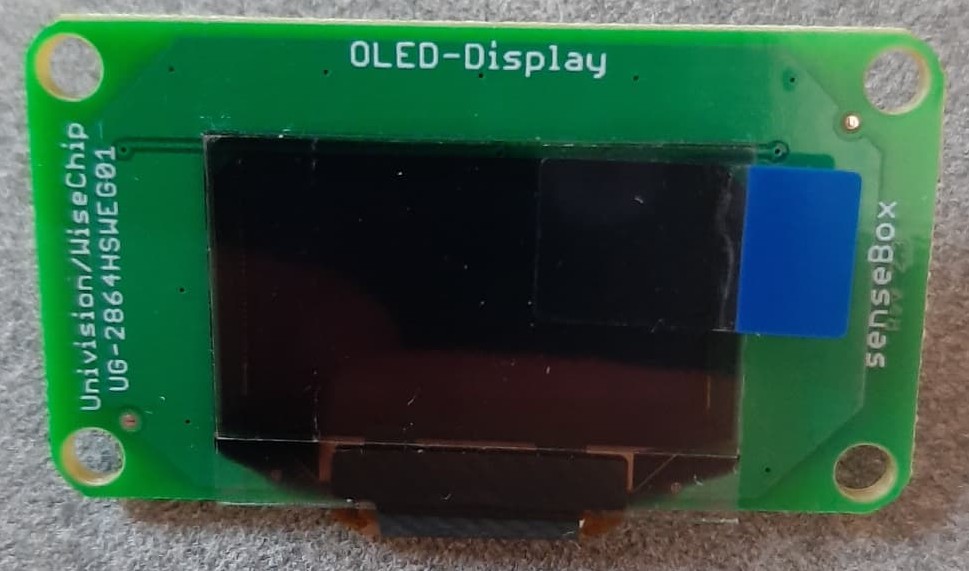

• OLED-Display zur Anzeige von Messwerten und Statusinformationen.

• LED-Matrix (12×8) für farbige Daten- oder Statusanzeigen.

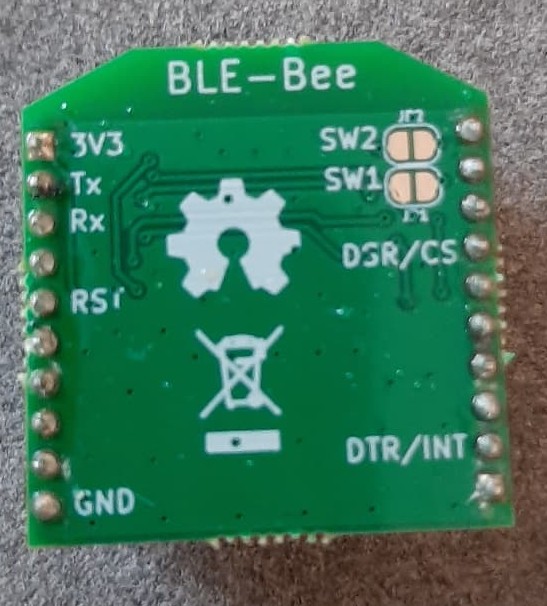

• Bluetooth Bee, um Sensordaten drahtlos z. B. an Smartphones mit der „Phyphox-App“ zu senden.

• USB-C-Kabel, QWICC Kabel, microSD-Karte und Batteriehalter für Stromversorgung, Datenübertragung und -speicherung.

Die senseBox:edu S2 eignet sich hervorragend, um Daten zu erfassen, zu visualisieren und zu übertragen, und kann sowohl lokal über das Display als auch online genutzt werden, etwa über Wi-Fi und angeschlossene Lernplattformen.
